Коммутатор электронный 7 конт. ВАЗ 2108, 2109, 21099 с эл. тахометром ВТН (0729.3734)

Коммутатор электронный 0729.3734 - 7 контактный

На контакте №7 предусмотрено наличие выходного низковольтного управляющего сигнала для систем электрооборудования с электронным тахометром или другими контрольными приборами.

(также в наличии есть 6-контактный для классики 2101-2107, 2121)

Коммутатор электронный 0729.3734 предназначен для работы в бесконтактных системах зажигания автомобилей ВАЗ-2108, ВАЗ-2109, “Таврия" и других, в том числе иностранного производства, оснащенных аналогичными системами зажигания с датчиком на эффекте Холла.

Коммутатор работает комплектно с катушкой зажигания типа 27.3705 и распределителем 40.3706, 53.3706 или другими с аналогичными параметрами.

Данное изделие разработано как коммутатор повышенной экономичности. Рекомендован для установки на автомобили зарубежного производства.

Благодаря быстродействию коммутационного транзистора энергия искры выше, чем в традиционных коммутаторах, что позволяет получить высокие технико-экономические показатели двигателя и облегчить его запуск даже при низком качестве топлива.

Работа с отключенной аккумуляторной батареей или при ее неисправности не допускается.

Имеет повышенный рабочий температурный диапазон. Надежность и соответствие техническим условиям гарантируется при температуре радиатора коммутатора до 115 °С.

Согласно требованиям к системам зажигания, коммутатор обеспечивает защиту датчика Холла* от перенапряжения путем стабилизации подаваемого на датчик напряжения. Изделие обладает защитой от короткого замыкания в цепи питания датчика Холла.

Для обработки сигнала и управления выходным ключом применен современный микроконтроллер.

Коммутатор сконструирован для работы по однопроводной схеме, в которой с корпусом автомобиля соединен отрицательный вывод источника питания. Рабочий режим коммутатора - S1 по ГОСТ 3940. Данное изделие является функциональным аналогом коммутатора BOSCH 0227100139.

Коммутатор устанавливается на предусмотренное для него место в автомобиле при помощи штатных крепежных деталей и штатного разъема, при этом необходимо обеспечить надежный контакт между основанием коммутатора и корпусом автомобиля.

Технические данные:

Диапазон рабочих температур, °С -40 .. +100   Номинальное напряжение питания, В 12,0   Допустимые пределы напряжения питания, В 6,0 .. 18,0   Диапазон бесперебойного искрообразования, об/мин коленчатого вала 4-тактного 4-цилиндрового двигателя 20 .. 7000   Ток коммутации, А 7,0 ± 0,2   Время безыскровой отсечки коллекторного тока, с 1 .. 2   Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 мин. при частоте искрообразования более 200 Гц (6000 об/мин коленчатого вала 4-тактного 4-цилиндрового двигателя), В 25,0   Максимально допустимые импульсные перенапряжения положительной и отрицательной полярности, В 160,0

Схема включения в составе системы зажигания:

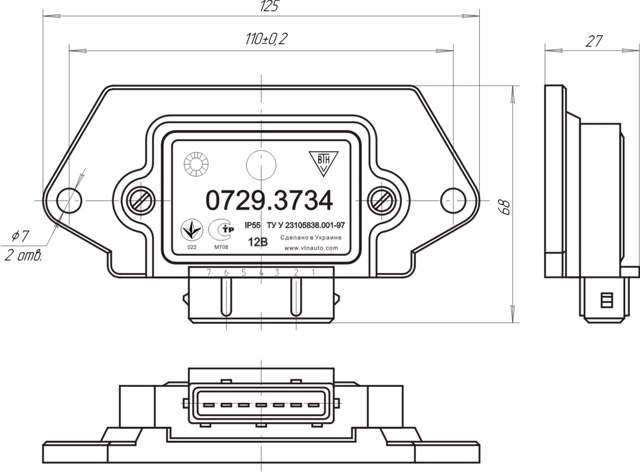

Габаритный чертеж:
